Mantas y cubiertas de aislamiento térmico
Cierres de velcro sin herramientas para las correas de las mantas de aislamiento térmico.
HALCO® fabrica y transforma tres familias de sistemas de velcro de alto rendimiento diseñados para el uso en correas de mantas de aislamiento térmico: velcro de acero inoxidable con bucle de aramida para aplicaciones criogénicas y de temperaturas extremas, velcro de sulfuro de polifenileno (PPS) para ensamblajes cosidos a altas temperaturas y velcro de nailon tejido FR para mantas ignífugas de uso general. Los tres se suministran como componentes prefabricados: rollos cortados con precisión, piezas a medida, formas troqueladas y tiras laminadas adhesivas, que los fabricantes de mantas de aislamiento térmico utilizan para fabricar las correas terminadas.
Configuraciones de cierre utilizadas en mantas de aislamiento térmico
Los fabricantes de mantas térmicas utilizan tres configuraciones de cierre, todas con sistema de velcro. La elección correcta depende de la temperatura de funcionamiento, la geometría del equipo y la frecuencia con la que se necesite ajustar o abrir la correa de la manta.
- Cierre completo con velcro. Se utiliza siempre que la clasificación de temperatura del sistema de gancho y bucle especial coincida con el entorno de servicio y las exigencias mecánicas no requieran una sujeción adicional. Esto abarca el servicio criogénico hasta aproximadamente 495 °C de forma continua cuando se especifica el producto Halco adecuado. El sistema de gancho y bucle gestiona tanto el posicionamiento como el cierre primario. Es común en mantas de HVAC y enfriadoras, refrigeración comercial, líneas de servicio criogénico (donde el cierre se asienta en la cara exterior más cálida de la manta), tapas de válvulas y bridas, tapas de motores y compresores, equipos de semiconductores, revestimientos de aislamiento acústico y tuberías y equipos de proceso industriales de temperatura media a alta.
- Cierre de velcro en combinación con alambre para cordones, anillas en forma de D o ojales. Se utiliza donde se requiere alambre de acero inoxidable para la tensión primaria, generalmente porque la temperatura de servicio supera la capacidad de los sujetadores textiles o porque la aplicación requiere una fijación mecánica permanente. El sistema de velcro posiciona la manta durante el ajuste inicial, cierra la costura y facilita el acceso para el mantenimiento sin necesidad de manipular el alambre. Es común en sistemas de vapor de alta temperatura, grandes recipientes a presión en refinerías y plantas petroquímicas, y en ciertas aplicaciones de control térmico aeroespacial.
- Cierre de velcro combinado con resortes de tensión. Se utiliza principalmente en mantas aislantes para motores y sistemas de escape, donde los resortes de acero inoxidable proporcionan una tensión constante entre los anclajes. El cierre de velcro cubre la costura y facilita la colocación inicial. Se emplea en aplicaciones de escape para automóviles, embarcaciones, grupos electrógenos y algunas aplicaciones aeroespaciales.
La ventaja del flujo de trabajo de gancho y bucle
En cada una de las tres configuraciones de cierre anteriores, el sistema de gancho y bucle aporta ventajas en el flujo de trabajo que los cierres puramente mecánicos no ofrecen:
- Posicionamiento inicial más rápido. Los instaladores pueden orientar y fijar rápidamente el cierre durante la colocación inicial de la manta, sin necesidad de pasar hebillas ni retorcer cables.
- Ajuste in situ. Despegue, reposicione y vuelva a enganchar para ajustar con precisión el ajuste a medida que la manta se asienta o los ciclos térmicos modifican el perfil de la costura, sin necesidad de retirar la manta del equipo.
- Acceso para mantenimiento sin necesidad de herramientas. Cuando se requiere mantenimiento del equipo, la sección de velcro del cierre se puede abrir y volver a cerrar en cuestión de minutos.
- Adaptabilidad a geometrías irregulares. Las válvulas, bridas, instrumentación y equipos con formas complejas que se resisten a los herrajes rígidos aceptan cierres de velcro sin problemas.
En las configuraciones donde el cierre de velcro es el sistema de cierre completo, estas ventajas se aprecian en cada ciclo de instalación y mantenimiento. En las configuraciones donde el velcro se combina con alambre o resortes, los beneficios en el flujo de trabajo se mantienen durante toda la vida útil de la correa, y el cierre mecánico sigue soportando la tensión principal.
Por qué se requiere un sistema de velcro especial para el servicio de mantas térmicas
El cierre de velcro de nailon estándar se ablanda por encima de los 200 °C y se degrada rápidamente con los ciclos térmicos. Esta experiencia es la causa de la creencia errónea, muy extendida en la industria del aislamiento, de que el velcro «no funciona» en mantas térmicas. Si bien el material utilizado es incorrecto , la idea es errónea en cuanto al tipo de cierre : los cierres especiales fabricados con acero inoxidable, PPS y aramida satisfacen las exigencias de temperatura, ciclos térmicos y mecánicas de las correas de las mantas térmicas. Los productos Halco que se muestran en esta página están diseñados específicamente para este entorno.
Las tres soluciones de alto rendimiento de Halco con sistema de velcro

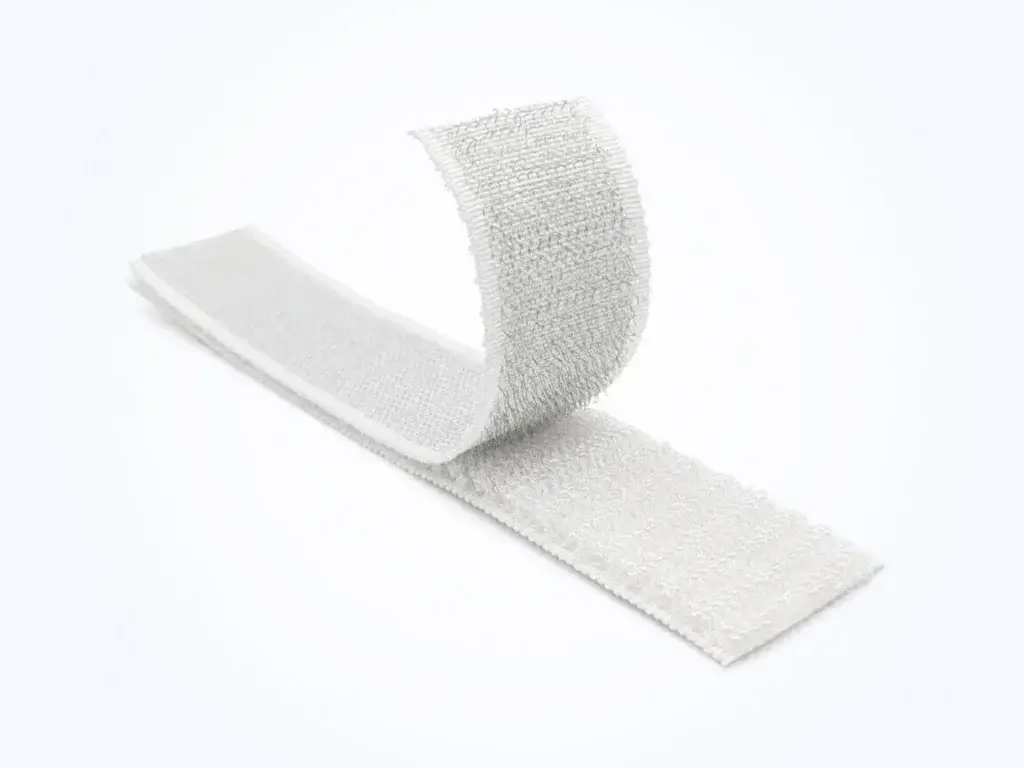

HALCO® Acero inoxidable de alta temperatura con sistema de velcro y gancho/plegado
Gancho de acero inoxidable sobre base de aramida. Rango de temperatura: -76 °F a 455 °F de forma continua. Apto para uso en condiciones criogénicas y temperaturas extremas.

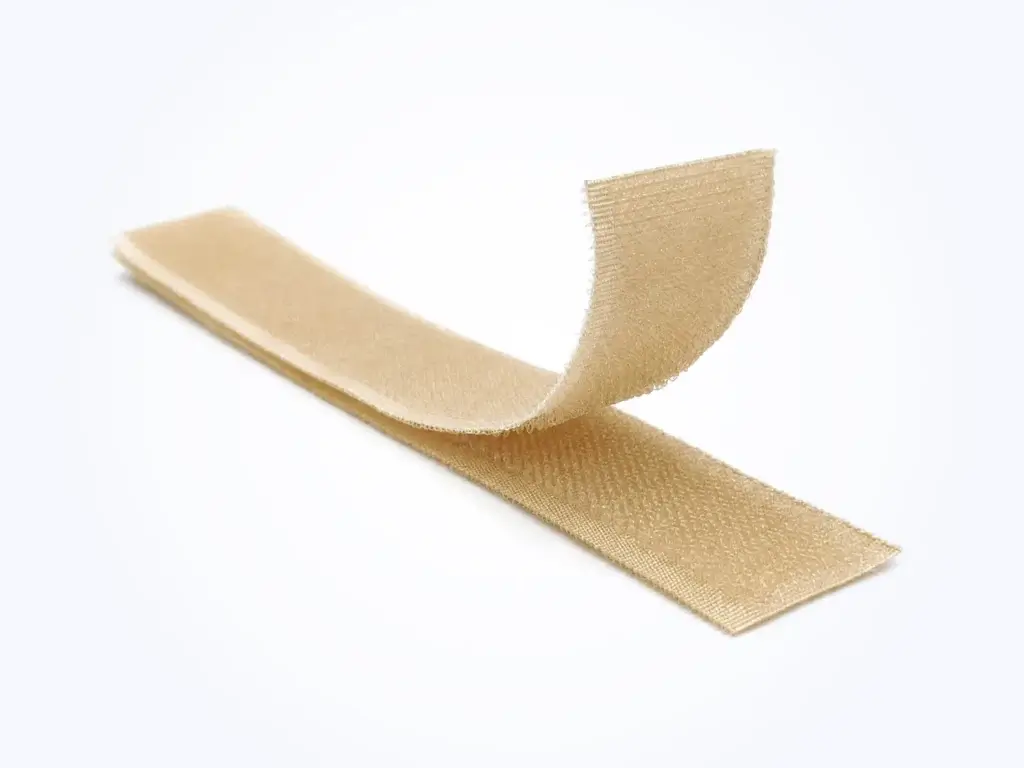

Cierre de velcro HALCO® de PPS resistente al calor
Fabricado en PPS. Garantiza un uso continuo hasta 257 °C (495 °F). Más flexible y fácil de coser que el acero inoxidable.

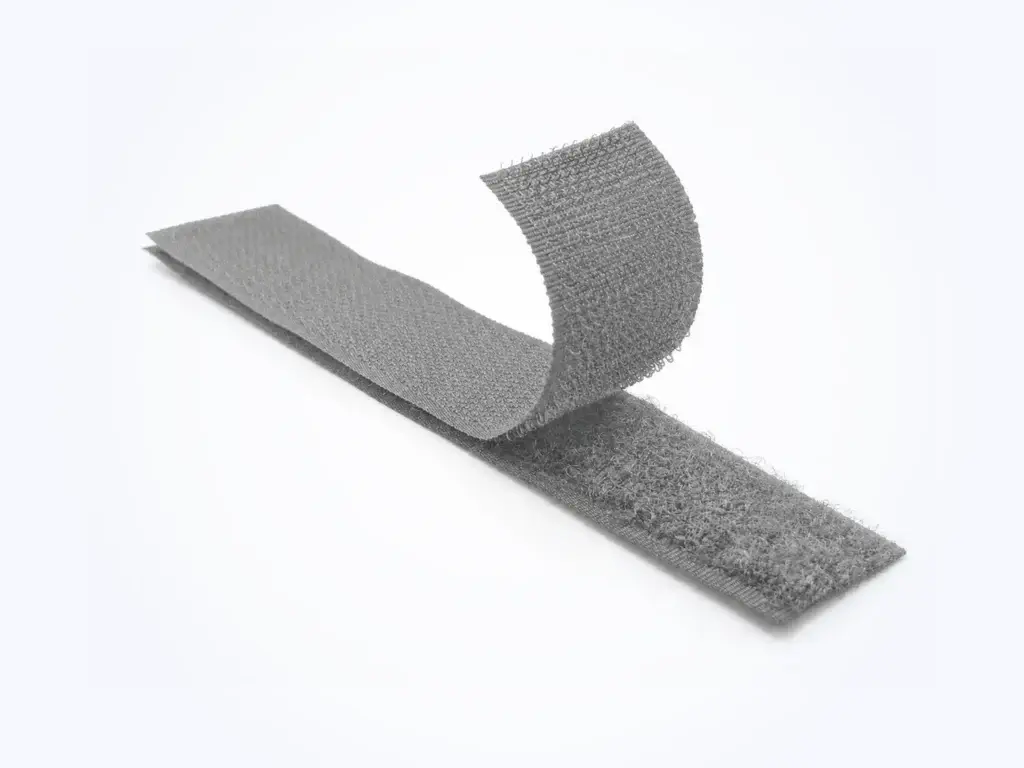

HALCO® FR Cierre de velcro
Tejido 100 % nailon con revestimiento ignífugo. Para uso continuo hasta 121 °C (250 °F). Color gris estándar para mantas térmicas.
Comparación rápida de productos
| Propiedad | Acero inoxidable/aramida de alta temperatura | PPS resistente al calor | Cierre de velcro tejido FR |
|---|---|---|---|
| Servicio continuo | -76 ° F a 455 ° F | Hasta 495 ° F | Hasta ~250°F |
| Construcción | Gancho de acero inoxidable / bucle de aramida | PPS / poliéster | Tejido 100% nailon, con revestimiento ignífugo. |
| Pele la fuerza | 1.7 lb / in | ~5.6 lb/pulgada | 1.12 lb / in |
| Resistencia a la cizalladura | 24.7 libras/pulgada² | ~14.2 lb/pulg² | 22.7 libras/pulgada² |
| Estándares | LEJOS 25.853, FMVSS 302, B1-DIN 4102 | FAR 25.853, FMVSS 302, BSS7239 | FAR 25.853, FMVSS 302, Mil-Spec AA-55126A, NFPA, UL94 V-2, CAL TB |
| Competir con | Velcro® Hi-GARDE® | Velcro® Hi-AIR® Nomex® | Velcro® Marca WR para coser con velcro y bucle FR |
| Opciones adhesivas | Adhesivo sensible a la presión Halco FR | Adhesivo sensible a la presión Halco FR | Adhesivo sensible a la presión Halco FR |
¿Cómo especificar un sistema de cierre para una manta aislante desmontable?
Visite cualquiera de las tres páginas de productos mencionadas anteriormente para descargar la ficha técnica y solicitar una muestra. A continuación, hable directamente con un ingeniero de HALCO® sobre su aplicación. El soporte de ingeniería de HALCO® se basa en la temperatura de servicio, los ciclos térmicos, la compatibilidad con el sustrato y la construcción de la correa terminada; la mayoría de las recomendaciones de materiales se pueden resolver en una sola conversación.
Aplicaciones de mantas térmicas donde se utilizan productos Halco
Los sistemas de velcro especializados de Halco son compatibles con los fabricantes de mantas térmicas que prestan sus servicios a:
- Producción de electricidad — turbinas, tuberías de vapor, tapas de válvulas, juntas de expansión
- Petroquímica y refinación — recipientes, reactores, intercambiadores, sistemas de escape, tapas de brida
- Proceso industrial — maquinaria de inyección de plástico, autoclaves, hornos, secadoras, hornos de cocción
- Sistemas de climatización y mecánicos — enfriadoras, mantas térmicas, líneas de condensación, cubiertas de unidades de tratamiento de aire
- Servicio criogénico — GNL, nitrógeno líquido, oxígeno líquido, tuberías de proceso refrigeradas
- Marina y a bordo de buques — Aislamiento de la sala de máquinas, colectores de escape, cubiertas de generadores
- Lanzamiento aeroespacial y espacial — mantas de control térmico, líneas de propulsión criogénica
- Ventilación de minas y túneles — revestimientos de conductos en entornos de servicio extremos
- Aislamiento acústico — mantas insonorizantes para motores, compresores y bombas
¿Por qué los fabricantes de mantas térmicas eligen Halco?
- Inventario especializado en stock — Materiales resistentes a altas temperaturas, criogénicos y FR disponibles para envío de muestras la misma semana desde Hayward, California.
- Corte y troquelado a medida — Anchos desde 1/2″ hasta 4″, formas personalizadas, longitudes de correa personalizadas
- Componentes de correa preconvertidos — Material en rollo cortado con precisión, piezas cortadas a medida, formas troqueladas y tiras laminadas adhesivas, entregadas listas para la operación de costura del fabricante.
- Alcance, RoHS, y Proposición 65 de California obediente — Se incluye toda la documentación reglamentaria con cada envío.
- Soporte de ingeniería — Guía de selección de materiales basada en la temperatura de servicio, el ciclo de funcionamiento, el sustrato y la construcción de la correa terminada.
- Convertidor preferido de 3M, Certificación ISO/IEC 9001:XNUMX
Preguntas frecuentes: Sistema de velcro para mantas de aislamiento térmico
¿Por qué utilizar velcro en el diseño de las correas de una manta térmica?
Los cierres de velcro se instalan, ajustan y sueltan sin herramientas, lo que facilita la colocación inicial de la manta, el ajuste de las correas durante el servicio y el acceso para el mantenimiento, en comparación con los sistemas mecánicos convencionales. En aplicaciones que van desde servicios criogénicos hasta aproximadamente 495 °C de forma continua, el velcro se utiliza comúnmente como cierre completo cuando el material especial se adapta a la temperatura de funcionamiento y las exigencias mecánicas son las adecuadas. En aplicaciones de alta temperatura, como sistemas de vapor y grandes recipientes a presión en refinerías, el velcro se utiliza en combinación con alambre de acero inoxidable: el alambre soporta la tensión principal; el velcro cierra la costura y permite el ajuste. En aplicaciones de motores y escapes, el velcro se combina a menudo con resortes de tensión.
¿El sistema de velcro funciona para las mantas aislantes térmicas?
Sí, siempre que se especifique el material adecuado. El sistema estándar de velcro de nailon no resiste temperaturas superiores a 93 °C (200 °F), lo que da origen a la idea errónea de que no es apto para el aislamiento térmico. Los sistemas de fijación especiales, fabricados con acero inoxidable, PPS, aramida y nailon con revestimiento ignífugo, están diseñados para un uso continuo entre 121 °C y 258 °C (250 °F y 495 °F) y son ampliamente utilizados por los fabricantes de mantas de aislamiento térmico en todo el mundo.
¿Cuál es el sistema de velcro de mayor temperatura disponible?
El sistema de cierre de gancho y bucle de aramida y acero inoxidable de alta temperatura HALCO® está diseñado para un uso continuo hasta 235 °C (455 °F) y se descompone por encima de 300 °C (572 °F). Su construcción de gancho de acero inoxidable y bucle de aramida lo convierte en el cierre textil reutilizable de mayor temperatura que ofrece Halco.
¿Se puede utilizar el sistema de velcro en mantas de aislamiento criogénico?
Sí. El sistema de cierre de gancho y bucle de aramida de acero inoxidable de alta temperatura HALCO® mantiene su estabilidad dimensional hasta -76 °F (-60 °C) en la cara de cierre. En mantas criogénicas para GNL (-260 °F), nitrógeno líquido (-320 °F) u oxígeno líquido (-297 °F), el cierre de gancho y bucle se ubica en la cara exterior más cálida de la manta, siguiendo el mismo principio de diseño que en aplicaciones de alta temperatura.
¿Cuál es la alternativa al Velcro® Brand Hi-GARDE® Hook 46 / Loop 8000?
Cierre de velcro de acero inoxidable y aramida de alta temperatura HALCO®. La construcción de acero inoxidable sobre aramida de Halco es más adaptable que las alternativas totalmente metálicas y más fácil de coser para formar una correa terminada, a la vez que ofrece un rendimiento de temperatura comparable.
¿Cuál es la alternativa a la cinta de velcro® Brand Hi-AIR® Nomex® Hook & Loop?
Cierre de velcro HALCO® resistente al calor. El sulfuro de polifenileno soporta hasta 256 °C (495 °F) de uso continuo, está tejido para mayor durabilidad en la costura y se ofrece en anchos de hasta 10 cm (4 pulgadas).
¿Estos productos están disponibles con adhesivo en la parte posterior?
Sí. Cualquiera de los tres productos de esta página puede suministrarse con un respaldo adhesivo laminado, ignífugo y sensible a la presión. Entre las opciones de adhesivo se incluyen sistemas con certificación UL 94 V-2 para entornos de alta exigencia. El respaldo adhesivo se suele especificar para parches de reparación, construcciones de mantas compuestas y aplicaciones de montaje rápido.
¿Halco suministra correas terminadas para mantas térmicas?
Halco suele suministrar componentes de velcro prefabricados —rollos cortados con precisión, piezas a medida, formas troqueladas y tiras laminadas con adhesivo— que los fabricantes de mantas aislantes térmicas utilizan para confeccionar las correas terminadas en sus propios talleres de costura. Si un fabricante quisiera que Halco fabricara la correa completa, estaríamos dispuestos a hablar del tema.
¿Cuántos ciclos dura el sistema de velcro de alta temperatura?
La vida útil depende de la construcción. El gancho de acero inoxidable de Halco resiste la fatiga incluso con un alto número de ciclos de uso, lo que permite ajustar la correa durante varios años. El PPS resistente al calor mantiene su fuerza de cierre durante miles de ciclos. La Guía de rendimiento de ganchos y bucles de Halco registra la reducción de la fuerza de cierre a los 2,000, 5,000 y 10 000 ciclos para cada familia de productos.
¿Cuánta superposición se requiere en el cierre?
La mayoría de los diseños de mantas utilizan un solapamiento de costura del 25 % o más. Este solapamiento sella el cierre, impidiendo la entrada de humedad, reduce la pérdida de calor en la costura y proporciona una amplia superficie de sujeción para el velcro.
¿Debe el cierre de velcro estar en contacto directo con la tubería caliente?
No. Incluso el cierre de velcro de alta temperatura está diseñado para un uso continuo a la temperatura indicada en su etiqueta. La práctica recomendada consiste en ubicar el cierre en la cara exterior fría de la manta, a lo largo de la costura de solapamiento, donde las temperaturas son mucho más cercanas a la ambiente que a la del equipo subyacente.
¿Los productos de alta temperatura de Halco son ignífugos?
Los tres productos de esta página cumplen con los estándares reconocidos de resistencia al fuego. El producto de aramida de acero inoxidable de alta temperatura cumple con FAR 25.853, FMVSS 302 y B1-DIN 4102. El PPS resistente al calor cumple con FAR 25.853, FMVSS 302 y BSS7239. El producto tejido FR cumple con FAR 25.853, FMVSS 302, NFPA, UL, CAL TB y Mil-Spec AA-55126A. Las opciones de adhesivo sensible a la presión FR incluyen sistemas con clasificación UL 94 V-2.
